Cechy produktów:

• Szybki i łatwy montaż bez konieczności czyszczenia otworu (M8-M24)
• Zdecydowany wzrost nośności na rozciąganie dzięki nowej ocenie (ETA) - mniej punktów mocowania i mniejsze płyty kotwiące oszczędzają czas i koszty
• Stal nierdzewna: maksymalne bezpieczeństwo do użytku na zewnątrz
• Nowa ETA potwierdza zastosowanie FAZ II Plus do obciążeń dynamicznych elementów o średnicach M16 - M24 pod obciążeniem bezpośrednim
• Najwyższe obciążenia sejsmiczne dla średnic M10-M24 z użyciem i bez tarczy wypełniającej FFD
• Dokładne co do milimetra dopasowanie do obciążeń dzięki zmiennemu kotwieniu głębokości

Elementy systemu:

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III (R)
• stal nierdzewna klasa V (HCR)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany,
• nadaje się także do betonu C12/15 oraz betonu C80/95, betonu z włóknami stalowymi, cegły pełnej wapienno-piaskowej

Cechy produktów:

• Bezpieczne funkcjonowanie i łatwy montaż
• Możliwe są dwie różne głębokości zakotwienia, co zwiększa uniwersalność stosowania
• Ocena Techniczna ETA pozwala na wiercenie otworów z odsysaniem pyłu lub wiercenie techniką diamentową
• Asortyment obejmuje rozmiary M8 - M16, w wersji ze stali cynkowanej galwanicznie lub ze stal nierdzewna klasa III
• Kotwa FBZ może być stosowana zarówno do montażu wstępnego jak i przelotowego i ze względu na długi gwint jest też optymalna do montażu z odstępem,
• Podczas dokręcania nakrętki, stożkowa końcówka kotwy wsuwa się w klips i go rozpiera, dociskając się jednocześnie do ścianek otworu,
• Z chwilą osiągnięcia przewidzianego momentu dokręcania, kotwa jest już prawidłowo osadzona.

Elementy systemu:

• Kotwa sworzniowa FBZ, stal ocynkowana galwanicznie
• Kotwa sworzniowa FAZ GS, z dużą podkładką, stal ocynkowana galwanicznie
• Kotwa sworzniowa FBZ R, stal nierdzewna klasa III
• Kotwa sworzniowa FBZ GS R, z dużą podkładką, stal nierdzewna klasa III,
• Przyrząd do osadzania kotew sworzniowych FABS
• Przyrząd do osadzania kotew sworzniowych FA-ST

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III (R)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany,
• nadaje się także do betonu C12/15.

Cechy produktów:

• Kotwa sworzniowa do montażu przelotowego
• Podczas dokręcania nakrętki sworzeń jest wyciągany i naciskając na klips rozporowy powoduje jego docisk do ścianek wywierconego otworu
• Standardowa wersja kotwy FBN jest cynkowana galwanicznie dla wydłużonego czasu używania można wykorzystać wersję cynkowana ogniowo.
• FBN II R wykonany ze stali nierdzewnej należy stosować na zewnątrz i w pomieszczeniach wilgotnych.
• FBN II GS z duża zintegrowana podkładka należy stosować do mocowania elementów z podłużnymi otworami. Możliwy montaż wstępny oraz przelotowy
• Wersja skrócona, z oznaczeniem FBN II K przeznaczona jest do zmniejszonej głębokości zakotwienia.

Elementy systemu:

• Kotwa sworzniowa FBN II, stal ocynkowana
• Kotwa sworzniowa FBN II K - stal ocynkowana ze zredukowaną głębokością kotwienia
• Kotwa sworzniowa FBN II GS - stal ocynkowana z powiększoną podkładką
• Kotwa sworzniowa FBN II fvz - stal ocynkowana ogniowo
• Kotwa sworzniowa FBN II fvz - stal ocynkowana ogniowo ze zredukowaną głębokością kotwienia
• Kotwa sworzniowa FBN II R - stal nierdzewna klasa III
• Kotwa sworzniowa FBN II R - stal nierdzewna klasa III ze zredukowaną głębokością kotwienia
• Przyrząd do osadzania kotew sworzniowych FABS
• Przyrząd do osadzania kotew sworzniowych FA-ST

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal ocynkowana ogniowo
• stal nierdzewna klasa III (R)
• stal nierdzewna klasa V (HCR)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, niezarysowany,
• nadaje się także do betonu C12/15, kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

korzyści :
• standardowa głębokość kotwienia zapewnia wysoką nośność, to oznacza możliwość stosowania mniejszej ilości punktów mocowania i mniejszych płyt kotwiących
• zredukowana głębokość kotwienia pozwala na stosowanie płytszych otworów wierconych, ogranicza to do minimum czas potrzebny na montaż, przy zwiększeniu elastyczności

funkcjonowanie :
• kotwa przeznaczona do montażu przelotowego
• podczas dokręcania nakrętki sześciokątnej, trzpień stożkowy jest wciągany do klipsa rozporowego, który następnie dociska do ścianek otworu średnica trzpienia od 6 do 20 mm
• wersja ocynkowana galwanicznie tylko do zastosowania wewnątrz budynku

Elementy systemu:

• FWA kotwa stalowa, stal ocynkowana galwanicznie

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60 niezarysowany

Cechy produktów:

• Tulejowa kotwa do dużych obciążeń do montażu przelotowego
• Podczas dokręcania nakrętki następuje wyciąganie stożka, który powoduje rozpieranie tulei w otworze.
• FH w wykonaniu ze stali nierdzewnej klasa III (R) należy stosować na zewnątrz i w pomieszczeniach wilgotnych

Elementy systemu:

• Kotwa do dużych obciążeń FH II-S, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń FH II-SK, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń FH II-H, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń FH II-B, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń FH II-I, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń FH II-S R, stal nierdzewna klasa III
• Kotwa do dużych obciążeń FH II-SK R, stal nierdzewna klasa III
• Kotwa do dużych obciążeń z gwintem wewnętrznym FH II-I R, stal nierdzewna klasa III

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III (R)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany

Cechy produktów:

• Kotwa do montażu wstępnego (FZA ze sworzniem oraz FZA-I z gwintem wewnętrznym) i przelotowego (FZA-D ze sworzniem)
• Walcowo-stożkowy otwór z podcięciem jest wykonywany wiertłem FZUB podczas jednego wiercenia
• Podczas osadzania kotwy, tulejka zostaje wbijania i odkształca się na stożku dopasowując się do podciętego otworu

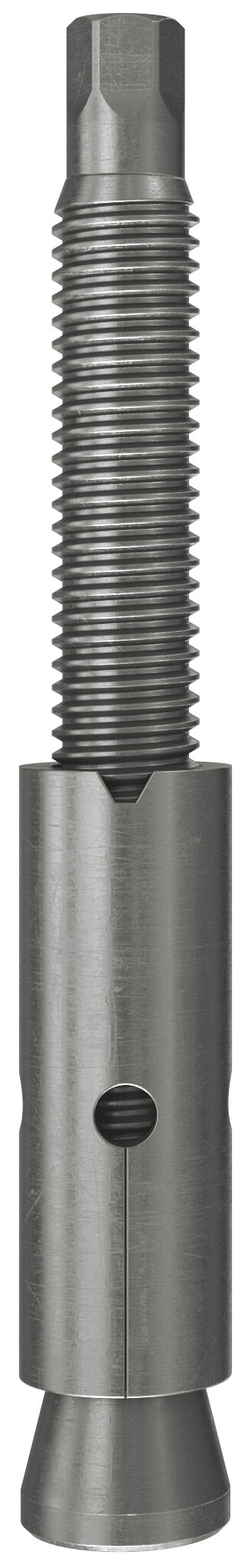

• Dostarczana także w wersji specjalnej FZA ST R do mocowania stopni stalowych wg DIN V 1211 GS / 1212 GS
• FZA wykonaną ze stali nierdzewnej klasa III należy stosować na zewnątrz i w pomieszczeniach wilgotnych, wersję w wykonaniu ze stali wysokoodpornej na korozję C (materiał 1.4529) należy stosować w środowisku agresywnym

Elementy systemu:

• Kotwa Zykon FZA, stal ocynkowana galwanicznie
• Kotwa Zykon FZA-I z gwintem wewnętrznym, stal ocynkowana galwanicznie
• Kotwa Zykon FZA-D do montażu przelotowego, stal ocynkowana galwanicznie
• Kotwa Zykon FZA R, stal nierdzewna klasa III
• Kotwa Zykon FZA-I R z gwintem wewnętrznym, stal nierdzewna klasa III
• Kotwa Zykon FZA-D R do montażu przelotowego, stal nierdzewna klasa III
• Kotwa Zykon do mocowania stopni stalowych FZA ST R, stal nierdzewna klasa III
• Wiertło FZUB tylko do kotew typu Zykon
• Przyrząd do wbijania FZE Plus razem ze sztyftem centrującym do kotew z gwintem wew. do montażu przy pomocy młotka ręcznego

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III (R)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany
• nadaje się także do betonu C12/15, kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

• Kotwa z podcięciem typu ZYKON FZEA II wbijana, jest przeznaczona do pojedynczego mocowania w betonie zarysowanym i niezarysowanym
• Wiertło FZUB umożliwia szybki montaż poprzez uprzednie wykonanie otworu o specjalnym kształcie
• Podczas osadzania kotwy znajdujący się wewnątrz bolec jest uderzany pobijakiem i przesuwa się powodując odkształcanie tulejki
• Montaż kotwy odbywa się prawie bez rozprężania i dlatego możliwe są bardzo małe odstępy osiowe i od krawędzi
• Po osadzeniu kotwy w otworze zostaje wbijany trzpień wewnętrzny przy pomocy osadzaka FZED Plus i dzięki temu tuleja dopasowuje się ształtem do otworu

Elementy systemu:

• Kotwa Zykon FZEA II stal ocynkowana galwanicznie
• Kotwa Zykon FZEA II R, stal nierdzewna klasa III
• Kotwa Zykon FZEA II HCR, stal nierdzewna klasa V
• Wiertło FZUB tylko do kotew typu Zykon
• Osadzak do prostego montażu przy pomocy młotka FZED Plus

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III (R)
• stal nierdzewna klasa V (HCR)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany,
• nadaje się także do betonu C12/15, kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

• Duża uniwersalność w odniesieniu do nośności i grubości elementu mocowanego, ze względu na trzy możliwe głębokości zakotwienia
• Specjalna geometria gwintu pozwala na szybkie wcinanie się do podłoża
• Wersja ze zredukowaną głębokością wkręcania umożliwia małą głębokość otworu i bardzo szybki montaż
• Ocena Techniczna ETA obejmuje stosowanie w betonie zarysowanym i niezarysowanym, jak również kategorie sejsmiczne C1 i C2
• Wersja ze stali cynkowanej galwanicznie przeznaczona jest do wielopunktowego mocowania przy tymczasowych zastosowaniach
• Specjalnie hartowana czerwona końcówka dla wersji ze stali nierdzewnej gwarantuje szybki i bezpieczny montaż
• Wersja śruby ze stali nierdzewnej zapewnia bardzo dużą odporność na korozję przy zastosowaniu w wilgotnych pomieszczeniach i na zewnątrz budynków


• Śruba do betonu FBS II jest przeznaczona do montażu przelotowego
• W przypadku prostopadłego mocowania do płyt stropowych i posadzkach nie jest wymagane czyszczenie otworu, jednakże przy mocowaniu w posadzce otwór musi być pogłębiony o 3x średnice śruby
• Ocena Techniczna pozwala na dwukrotne poluzowanie śruby oraz założenie podkładki do max. 10 mm w celu wyrównania
• Do montażu zaleca się zastosowanie zakrętarki z udarem stycznym wraz z odpowiednim kluczem oczkowym lub bitem z gniazdem na TX
• Wizualna kontrola właściwego osadzenia śruby polega na sprawdzeniu, czy łeb dobrze dolega do elementu mocowanego.

Elementy systemu:

• FBS II 8 US TX, gniazdo TX, stal ocynkowana galwanicznie
• FBS II 10-14 US, stal ocynkowana galwanicznie
• FBS II SK, stal ocynkowana galwanicznie
• FBS II US R, stal nierdzewna klasa III
• FBS II SK R, stal nierdzewna klasa III
• Tuleja kontrolna

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III (R)

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany,
• nadaje się także do betonu C12/15, materiałów pelnych, muru o zwięzłej strukturze

Cechy produktów:

korzyści :
• pierwsza śruba do betonu o średnicy 6 mm o zmiennej głębokości wkręcania, którą można dopasować do wymaganej nośności
• ocena Techniczna ETA (z opcją 1) obejmuje zastosowanie w betonie zarysowanym i niezarysowanym, dlatego mocowanie to może spełniać najwyższe wymagania
• pierwsza śruba do betonu o średnicy 6 mm z Oceną Techniczną ETA dla strefy sejsmicznej C1, co świadczy o dużym bezpieczeństwie mocowania
• zróżnicowane wersje łba umożliwiają optymalne dopasowanie do różnych zastosowań
• śruba do betonu FBS II 6 objęta jest Oceną Techniczną ETA do wielopunktowego zamocowania systemów nienośnych i dlatego idealnie nadaje się do mocowania rurociągów i tras kablowych w płytach żelbetowych i sprężonych płytach kanałowych

funkcjonowanie :
• śruba do betonu FBS II jest przeznaczona do montażu wstępnego i przelotowego
• w przypadku prostopadłego mocowania do płyt stropowych i posadzkach nie jest wymagane czyszczenie otworu, jednakże przy mocowaniu w posadzce otwór musi być pogłębiony o 3x średnice śruby
• ocena Techniczna pozwala na dwukrotne poluzowanie śruby oraz założenie podkładki do max. 10 mm w celu wyrównania
• do montażu zaleca się zastosowanie zakrętarki z udarem stycznym wraz z odpowiednim kluczem oczkowym lub bitem z gniazdem na Tx
• wizualna kontrola właściwego osadzenia śruby polega na sprawdzeniu, czy łeb dobrze przylega do elementu mocowanego

Elementy systemu:

• ULTRACUT FBS II P z łbem płaskim i gniazdem TX, stal ocynkowana galwanicznie
• ULTRACUT FBS II SK z łbem wpuszczanym i gniazdem TX, stal ocynkowana galwanicznie
• ULTRACUT FBS II US z łbem sześciokątnym i zintegrowaną podkładką z gniazdem TX, stal ocynkowana galwanicznie
• ULTRACUT FBS II z gwintem zew M8 albo M10, stal ocynkowana galwanicznie
• ULTRACUT FBS II M8/M10, z gwintem wew. M8/M10, stal ocynkowana galwanicznie

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany
• w sprężonych płytach kanałowych od C30/37 do C50/60 jako wielopunktowe mocowanie systemów nienośnych
• nadaje się także do betonu C12/15, materiałów pełnych, muru o zwięzłej strukturze

Cechy produktów:

korzyści :
• odpowiednio uformowany brzeg kotwy zapobiega zagłębieniu się tulei i zapewnia bezproblemowy montaż
• metryczny gwint wewnętrzny pozwala na zastosowanie ogólnie dostępnych śrub lub prętów nagwintowanych, idealnie dostosowanych do konkretnego mocowania

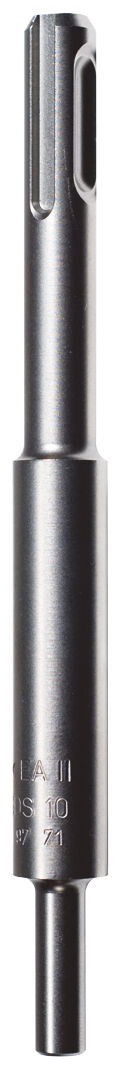

• osadzak maszynowy EMS bezwysiłkowy montaż, szczególnie istotny przy seryjnym osadzaniu

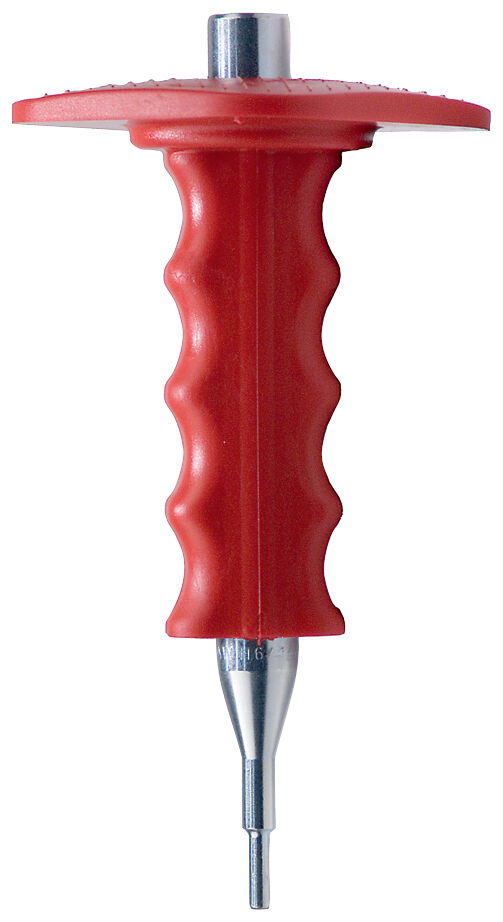

• rozpieranie kotwy wykonuje się za pomocą osadzaka EHS Plus, który odciska znaki na krawędzi tulei, dzięki temu ułatwiona jest kontrola prawidłowości osadzenia kotwy i zapewnione bezpieczeństwo montażu
• kotwy o głębokości zakotwienia hef=25 mm posiadają zabezpieczenie przed wypadnięciem zanim zostaną rozparte, w ten sposób ułatwia się montaż ponad głową
• czarny punkt mocujący zapobiega wypadnięciu kotwy z otworu podczas montażu ponad głową

funkcjonowanie :
• kotwa EA II jest przeznaczona do montażu wstępnego
• w celu osadzenia kotwy należy włożyć tulejkę do otworu równo z powierzchnią betonu
• następnie wbić sztyft, znajdujący się wewnątrz tulei, aż do rozparcia końcówki kotwy do ścianek otworu, w tym celu należy stosować osadzak EHS Plus (lub alternatywnie osadzak maszynowy EMS)
• aby kotwa została prawidłowo rozprężona, osadzak musi zostać dobity do brzegu tulei
• do mocowania wiertnic diamentowych należy zastosować kotwy o wzmocnionych tulejach tj. EA II M12x50 D lub EA M12x50 N D.

Elementy systemu:

• Kotwa wbijana EA II, stal ocynkowana galwanicznie, nie nadaje się do mocowania wiertnic i pił diamentowych
• Kotwa wbijana EA II D, do wiertnic i pił diamentowych, stal ocynkowana galwanicznie, DO MOCOWANIA WIERTNIC I PIŁ DIAMENTOWYCH
• Kotwa wbijana EA II 25, o zredukowanej długości, stal ocynkowana galwanicznie, nie nadaje się do mocowania wiertnic i pił diamentowych
• Kotwa wbijana EA II R, stal nierdzewna klasa III, nie nadaje się do mocowania wiertnic i pił diamentowych

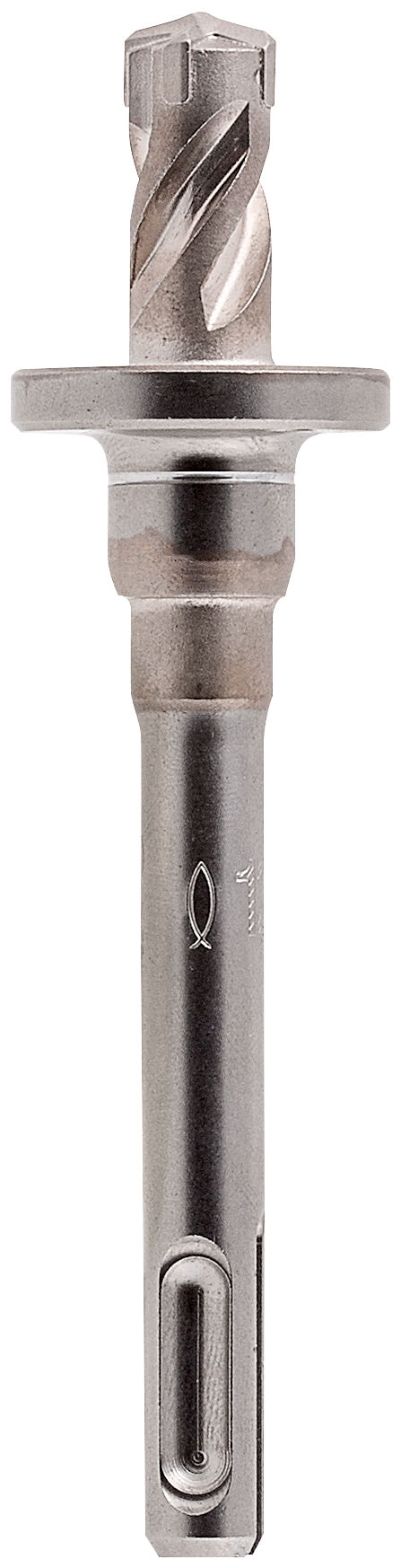

• Wiertło EBB do krótkich kotew 25 mm
• Osadzak do montażu z wiertarką EMS
• Osadzak EAW H Plus z kołnierzem chroniącym przed uderzeniem

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60, zarysowany i niezarysowany
• w sprężonych płytach kanałowych od C30/37 do C50/60 jako wielopunktowe mocowanie systemów nienośnych
• nadaje się także do betonu C12/15, materiałów pełnych, kamienia o zwięzłej strukturze

Cechy produktów:

korzyści :
• zastosowanie metrycznego gwintu wewnętrznego umożliwia użycie standardowych śrub lub prętów gwintowanych, co pozwala na idealne dostosowanie rozwiązania do zamierzonego celu
• maszynowy osadzak EA II S-SDS zapewnia bezwysiłkowy montaż, co jest szczególnie istotne podczas montażu seryjnego
• wytłoczenia pojawiające się podczas rozpierania za pomocą osadzaka EAW H Plus zapewniają prostą kontrolę nad zakotwieniem i zwiększają bezpieczeństwo

funkcjonowanie :
• kotwa tulejowa z gwintem wewnętrznym do montażu wstępnego
• przy pomocy osadzaka EA-ST wbijany jest bolec wewnątrz tulei, powodując jej odkształcenie i nacisk na wewnętrzne ścianki otworu
• przy doborze śruby należy uwzględnić minimalną i maksymalną głębokość wkręcania

Elementy systemu:

• Kotwa wbijana EA-N, stal ocynkowana galwanicznie, nie nadaje się do mocowania wiertnic i pił diamentowych
• Kotwa wbijana EA-N D, stal ocynkowana galwanicznie, DO MOCOWANIA WIERTNIC I PIŁ DIAMENTOWYCH

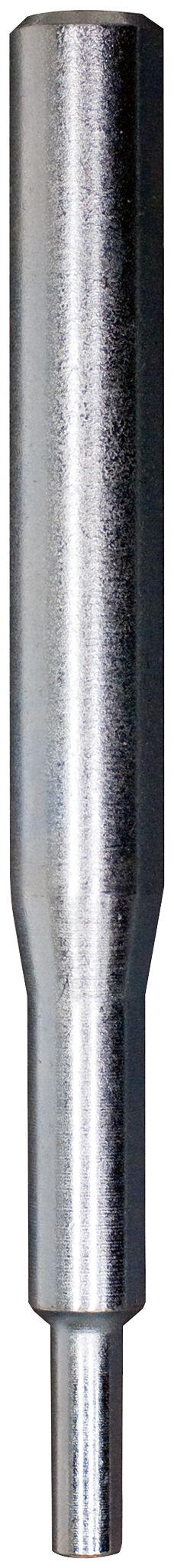

• Osadzak do montażu EA-ST

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje wielopunktowe zamocowanie systemów nie nośnych w betonie
• nadaje się także do betonu C20/25 do C50/C60 zarysowanego i niezarysowanego oraz kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

korzyści :
• specjalny sposób funkcjonowania umożliwia łatwy montaż poprzez wbijanie i szybkie osadzenie kotwy
• wyjątkowo mała głębokość kotwienia zapobiega trafieniu na zbrojenie i sprawia, że montaż jest bezproblemowy
• zoptymalizowany klips rozporowy utrzymuje kotwę w podłożu zaraz po jej wsadzeniu do otworu i zapobiega wypadnięciu przy montażu ponad głową
• masywny przekrój trzpienia gwarantuje wysoką nośność nawet podczas pożaru i dzięki temu zapewnia wysokie bezpieczeństwo
• zróżnicowane kształty łba umożliwiają mocowanie różnych elementów i optymalne dopasowanie kotwy do rodzaju zastosowania

funkcjonowanie :

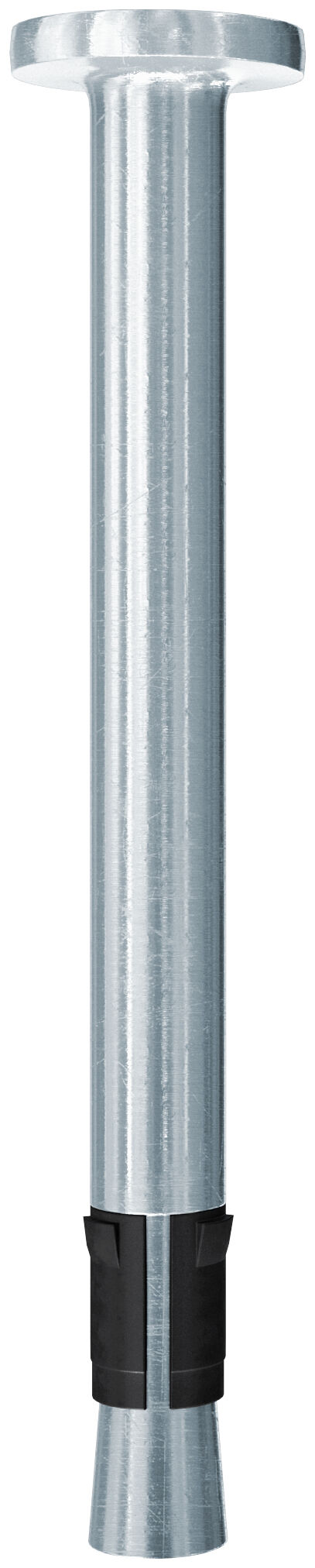

• kotwa FNA II z łbem gwoździowym jest przeznaczona do montażu przelotowego, a kotwa FNA II M6 zarówno do montażu wstępnego, jak i przelotowego
• wersje FNA II OE i FNA II-H tylko do montażu wstępnego
• natychmia st po przyłożeniu obciążenia kotwa samoczynnie się rozpręża, stożkowa końcówka jest wciągana do klipsa rozporowego i dociska go do ścianek otworu
• dostępne są następujące osadzaki: FNA S-SBO do nakładania na wiertło, FNA S-SDS do seryjnego montażu przy pomocy wiertarki udarowej, FNA S-H do ręcznego montażu szyn montażowych

Elementy systemu:

• FNA II z łbem płaskim, stal ocynkowana galwanicznie
• FNA II R z łbem płaskim, stal nierdzewna klasa III
• FNA II HCR z łbem płaskim, stal nierdzewna klasa V
• FNA II M6 z gwintem, stal ocynkowana galwanicznie
• FNA II M6 R z gwintem, stal nierdzewna klasa III
• FNA II M6 HCR z gwintem, stal nierdzewna klasa V
• FNA II-H z hakiem, stal ocynkowana galwanicznie, nie posiada aprobaty
• FNA II-OE z oczkiem, stal ocynkowana galwanicznie
• Osadzak do montażu z wiertarką FNA S-SBO
• Osadzak do montażu z wiertarką FNA S-SDS
• Osadzak ręczny FNA S-H

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III
• stal nierdzewna klasa V

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C12/15 do C50/60, zarysowany i niezarysowany, zastosowanie kotew jako wielopunktowe zamocowanie systemów nienośnych
• nadaje się także do zbitego wapienia, kamienia naturalnego o zwięzłej strukturze, sprężonych płyt kanałowych

Cechy produktów:

korzyści :
• kotwa gwoździowa FNA II RB jest demontowalna oraz łączy zalety zasady działania kotwy sworzniowej i prostego montażu poprzez uderzenie aby rozeprzeć kotwę nie trzeba jej dokręcać
• kotwa gwoździowa FNA II RB rozpiera się samoczynnie w momencie przyłożenia obciążenia
• FNA II RB jest dopuszczona do wielokrotnego montażu także w strefie rozciągania
• FNA II RB mocuje sufity podwieszane, instalacje rurowe, okablowania, okładziny ścienne, okna, przeciwpożarowe płyty osłonowe itd

Elementy systemu:

• FNA II RB R Kotwa gwoździowa. stal nierdzewna klasa III
• FNA II RB HCR Kotwa gwoździowa. stal nierdzewna klasa V

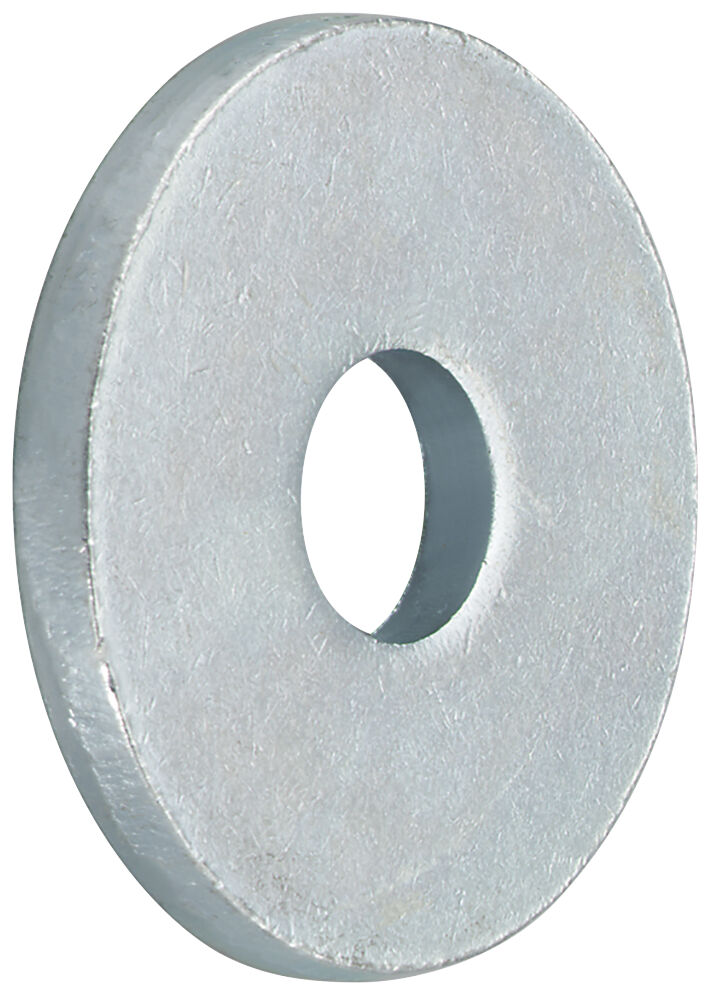

• Podkładka płaska R, stal nierdzewna klasa III
• Podkładka płaska HCR, stal nierdzewna klasa V
• FNA RB Z nożyce

Dodatki:

wersje kotwy :
• stal nierdzewna klasa III
• stal nierdzewna klasa V

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C12/15 do C50/60, zarysowany i niezarysowany, zastosowanie kotew jako wielopunktowe zamocowanie systemów nienośnych

Cechy produktów:

korzyści :
• specjalny sposób funkcjonowania umożliwia ekonomiczny montaż kotwy
• wyjątkowo mała głębokość kotwienia zapobiega trafieniu na zbrojenie i sprawia, że montaż jest bardzo łatwy i szybki
• gwóźdź rozporowy jest zagłębiany równo z powierzchnią, co świadczy o dobrym rozparciu, poza tym bardzo nieznacznie wysuwa się po przyłożeniu obciążenia
• kotwa sufitowa FDN II może być według Oceny Technicznej mocowana bez czyszczenia otworu, należy jednak w tym przypadku powiększyć głębokość otworu o 5 mm
• oznakowanie na łbie umożliwia łatwą kontrolę zamocowania, co wpływa na oszczędność czasu

funkcjonowanie :
• kotwa FDN II jest przeznaczona do montażu przelotowego
• kotwa sufitowa FDN II jest osadzana przy pomocy młotka równo z powierzchnią, nie należy jeszcze wówczas uderzać w klin rozporowy
• po osadzeniu należy wbić klin równo z łbem. W ten sposób kotwa FDN II zostanie rozparta do ścianek otworu

Elementy systemu:

• Gwóźdź sufitowy FDN, stal ocynkowana galwanicznie

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60 zarysowany, zastosowanie kotew jako wielopunktowe zamocowanie systemów nienośnych
• nadaje się także do betonu C12/15 oraz kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

korzyści :
• specjalny sposób funkcjonowania umożliwia ekonomiczny montaż kotwy
• kotwa charakteryzuje się bardzo dobrym stosunkiem ceny do parametrów i dlatego jest bardzo ekonomicznym rozwiązaniem
• dobrze zagłębiony gwóźdź rozporowy oznacza pełne zamocowanie kotwy i zapewnia bardzo niewielkie wysunięcie pod wpływem obciążenia
• oznaczenie na łbie umożliwia łatwą kontrolę zamocowania, a zatem oszczędność czasu

funkcjonowanie :
• gwóźdź sufitowy FDZ jest przeznaczony do montażu przelotowego
• montaż polega na wbiciu gwoździa młotkiem aż do łba, nie można jeszcze przy tym uderzać w klin rozporowy, następnie klin rozporowy wbić na równo z łbem gwoździa, dopiero wówczas gwóźdź FDZ rozeprze się o ścianki otworu

Elementy systemu:

• FDZ Gwóźdź sufitowy, stal ocynkowany galwanicznie

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60 zarysowany, zastosowanie kotew jako wielopunktowe zamocowanie systemów nienośnych
• nadaje się także do betonu C12/15 oraz kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

korzyści :
• zoptymalizowana geometria minimalizuje energię potrzebną do osadzenia i umożliwia zastosowanie w bardzo wąskich warunkach, co znacznie ułatwia montaż
• rozpieranie tulei odbywa się w trzech kierunkach, co umożliwia równomierny rozkład naprężeń, a zatem niewielkie odstępy osiowe i od krawędzi, dzięki temu kotwa TA M-T/TA M ma bardzo uniwersalne zastosowanie
• wersja TA M-BP z łbem zrywanym znacznie utrudnia demontaż elementu mocowanego i dlatego jest stosowana jako zabezpieczenie przed włamaniem
• połączenie śrubowe umożliwia demontaż równo z powierzchnią
• dla TA-M wewnętrzny gwint metryczny pozwala na zastosowanie ogólnodostępnych śrub lub prętów nagwintowanych i dopasowanie do konkretnego zastosowania
• dla TA-M czerwona zaślepka tworzywowa chroni gwint przed zanieczyszczeniem i zapewnia dobre wkręcanie

funkcjonowanie :
• podczas zastosowania odpowiedniego momentu dokręcania stożek zostaje wciągany do tulejki i rozpiera ją o ścianki otworu
• kotwa TA M jest przeznaczona do montażu wstępnego
• w celu wykonania właściwego montażu kotwa TA M musi się wesprzeć na elemencie mocowanym albo pręt nagwintowany musi być skontrowany
• dla kotwy TA M wyznaczenie długości śruby ls = długość kotwy + grubość elementu mocowanego tfix + grubość podkładki
• kotwa TA M-T przeznaczona jest do montażu przelotowego
• łeb sześciokątny kotwy TA M-T BP jest dokręcany aż do zerwania

Elementy systemu:

• Kotwa do dużych obciążeń TA M, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń SL M, stal ocynkowana galwanicznie, M16/M20/M24
• Kotwa do dużych obciążeń TA M-S ze śrubą, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń TA M-T,do montażu przelotowego, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń TA M8 BP, z łbem zrywalnym, stal ocynkowana galwanicznie
• Kotwa do dużych obciążeń SL M-N R, stal nierdzewna klasa III, M8/M10

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III

materiały podłoża :
• ocena techniczna obejmuje beton klasy od C20/25 do C50/60 niezarysowany
• nadaje się także do betonu C12/15 oraz kamienia naturalnego o zwięzłej strukturze
• kotwa SL-M nie jest objęta oceną techniczną

Cechy produktów:

korzyści :
• zoptymalizowana geometria minimalizuje energię potrzebną do osadzenia i umożliwia zastosowanie w bardzo wąskich warunkach, co znacznie ułatwia montaż
• kotwa posiada dwie różne wersje łba, które pozwalają na zróżnicowany wygląd mocowania, są to: łeb sześciokątny (typ S) oraz wersja trzpieniowa z nakrętką i podkładką (typ B)
• połączenie śrubowe umożliwia demontaż równo z powierzchnią

funkcjonowanie :
• kotwa FSA jest przeznaczona do montażu przelotowego
• podczas zastosowania odpowiedniego momentu dokręcania stożek zostaje wciągany do tulejki i rozpiera ją o ścianki otworu
• półksiężycowe otwory w tulejce tworzą strefę zgniotu na tulejce i dzięki temu podczas dokręcania kotwy element mocowany jest dociągany do podłoża

Elementy systemu:

• Kotwa tulejowa FSA-S, stal ocynkowana galwanicznie
• Kotwa tulejowa FSA-B, stal ocynkowana galwanicznie

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje beton C20/25 do C50/60 niezarysowany
• nadaje się także do betonu C12/15 oraz kamienia naturalnego o zwięzłej strukturze

Cechy produktów:

korzyści :
• łatwe wprowadzanie do otworu wierconego dzięki pomniejszonemu rozmiarowi
• wyższa odporność na obciążenia ścinające
• wielokrotny montaż i demontaż

funkcjonowanie :
• kotwa tulejowa przeznaczona do montażu przelotoweg i do niewielkich obciążeń
• podczas dokręcania śruby, stożkowa końcówka kotwy jest wciągana do tulei rozporowej, która zostaje dociskana do ścianek otworu

Elementy systemu:

• FSL Konkurencyjna kotwa tulejowa, stal ocynkowana galwanicznie

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• ocena techniczna obejmuje beton C20/25 do C50/60 niezarysowany

Cechy produktów:

korzyści :
• dzięki zasadzie funkcjonowania kotwy FHY, może być ona zastosowana w pustej przestrzeni lub w pełnym materiale, w odległości co najmniej 5 cm do cięgna
• odpowiednio ukształtowane obrzeże zapobiega wpadnięciu tulei do pustej przestrzeni i umożliwia bezproblemowy montaż
• zoptymalizowana geometria kotwy minimalizuje energię potrzebną do jej osadzenia i umożliwia zastosowanie na wąskiej przestrzeni, dzięki temu montaż jest bardzo wygodny
• wewnętrzny gwint metryczny pozwala na zastosowanie ogólnie dostępnych śrub metrycznych lub prętów nagwintowanych, dostosowanych do konkretnego zamocowania

funkcjonowanie :
• kotwa FHY jest przeznaczona do montażu wstępnego
• kotwę FHY należy wsunąć do otworu i lekko wbić młotkiem na równo z powierzchnią podłoża
• w celu rozparcia kotwa musi się wesprzeć na elemencie mocowanym
• podczas dokręcania odpowiednim momentem stożek jest wciągany do tulei rozporowej, która rozpręża się w pustej przestrzeni i także dociska do ścianek w pełnym materiale
• potrzebna śruba o długości ls = minimalna głębokość wkręcania e2 + grubość elementu mocowanego tfix + grubość podkładki (dla prętów nagwintowanych + wysokość nakrętki)

Elementy systemu:

• Kotwa do płyt kanałowych FHY (*4), stal ocynkowana galwanicznie
• Kotwa do płyt kanałowych FHY R (*4), stal nierdzewna klasa III

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie
• stal nierdzewna klasa III

materiały podłoża :
• UWAGA (*4) kotwa posiada tylko niemiecką aprobatę
• niemiecka aproabat nadzoru budowlanego obejmuje mocowanie w spężonych płytach kanałowych >= C45/55

Cechy produktów:

korzyści :
• rozdzielne połączenie śrubowe pomiędzy elementem rozporowym a wrzecionem umożliwia łatwy demontaż, jak również ponowne wykorzystanie wrzeciona
• wytrzymały sworzeń wrzeciona, może być wielokrotnie wykorzystywany
• zasada działania kotew sworzniowych umożliwia aktywne rozprężanie i dzięki temu wpływa na wysokie bezpieczeństwo zamocowania
• duży przekrój trzpienia wpływa na wysoki poziom nośności na ścinanie i duże bezpieczeństwo i stabilność wiertnicy

funkcjonowanie :
• mocowanie FDBB jest przeznaczone zarówno do montażu wstępnego, jak i przelotowego
• przed montażem należy skompletować sworzeń wrzeciona z elementem rozporowym
• następnie wprowadzić mocowanie FDBB przez blachę podstawy wiertnicy do otworu przy pomocy młotka
• podczas dokręcania nakrętki stożkowa końcówka trzpienia zostaje wciągana do klipsa i rozpiera go do ścianek otworu
• element rozporowy pozostanie w otworze podczas demontażu natomiast sworzeń wrzeciona można na nowo skompletować z innym elementem rozporowym i go ponownie zastosować

Elementy systemu:

• Zestaw FDBB
• Element rozporowy FDBB SE

Dodatki:

wersje kotwy :
• stal ocynkowana galwanicznie

materiały podłoża :
• (*3) kotwa nie ma oceny technicznej
• nadaje się do betonu C12/15 do C50/60 niezarysowanego, kamienia naturalnego o zwartej strukturze

Cechy produktów:

• Łatwe rozprężanie poprzez zastosowanie wkrętarki akumulatorowej lub klucza grzechotki stanowi o maksymalnie wygodnym montażu.
• Możliwość kontrolowanego rozprężania kotwy sprawia, że montaż jest bezpieczny i odpowiedzialny, ujednolicony i zarazem bez wysiłkowy
• Unikalna konstrukcja i mechanizm rozprężania kotwy FPX-I zapewnia wysokie nośności na wyrywanie i ścinanie, a to wpływa na zmniejszenie ilości punktów mocowania.
• Pierwsza kotwa stalowa do gazobetonu posiadająca aprobatę ETA oraz certyfikat ogniowy umożliwia zastosowanie w przypadku odpowiedzialnych zamocowań.

Elementy systemu:

• Kotwa do gazobetonu FPX-I
• Przyrząd FPX M6
• Przyrząd FPX M8-M12

Materiał:

• stal ocynkowana

Cechy produktów:

informacje :
• FABS - pasuje do FAZ II, FBZ, FBN II
• FA-ST M10 - pasuje do FAZ II M10, FBZ M10, FBN II M10
• FA-ST M12 - pasuje do FAZ II M12, FBZ M12, FBN II M12

Elementy systemu:

• Przyrząd do osadzania kotew sworzniowych FABS
• Przyrząd do osadzania kotew sworzniowych FA-ST

Dodatki:

wersje osadzaków :
• stal
