Cechy systemu

zalety / korzyści
• jeden kołek przeznaczony do wszystkich grubości ocieplenia od 100 - 400 mm, umożliwia optymalną organizację magazynu.
• nadaje się do płyt styropianowych i płyt z wełny mineralnej
• najniższe współczynniki punktowego przenikania ciepła Chi (dla grubości ocieplenia od 150 mm).
• optymalna geometria kołka umożliwia szybkie i estetyczne wcinanie do płyty izolacyjnej.
• duże zagłębienie kołka w warstwę izolacji pozwala na unikanie śladów na elewacji
• aprobata ETA umożliwia stosowanie w podłożach wszystkich klas A, B, C, D oraz E.
• bardzo łatwe wyznaczanie głębokości wiercenia.
• optymalna strefa rozporowa o długości 35 mm dla wszystkich popularnych materiałów podłoża.
• solidny osadzak jest łatwy w obsłudze i umożliwia szybki postęp prac.
• łatwa kontrola osadzenia poprzez przyciśnięcie kołka osadzaka

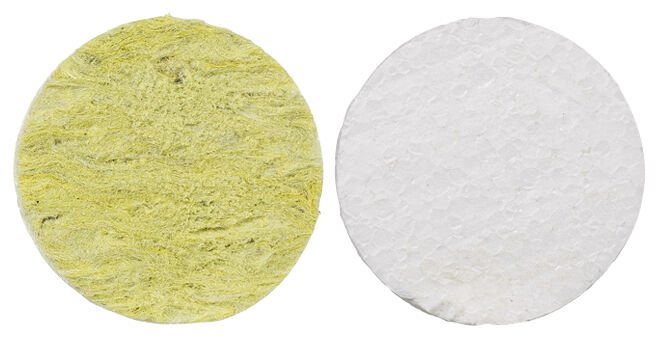

• otwór w izolacji powstały w trakcie montażu można wypełnić pianką lub korkiem ze styropianu
• aprobata umożliwia zastosowanie w: betonie, cegle pełnej, bloczkach silikatowych, bloczkach z betonu lekkiego i zwykłego, w pustakach ceramicznych, bloczkach silikatowych drążonych, w gazobetonie i pustakach z betonu lekkiego
zastosowanie
• mocowanie płyt styropianowych do betonu oraz innych podłoży budowlanych, można też stosować do mocowania płyt z wełny mineralnej firmy Knauf.
montaż
• kołek jest osadzany do uprzednio wywierconego otworu a następnie wkręcany osadzakiem,
• talerzyk i wkręt mają taki sam skok gwintu, dzięki czemu równomiernie wkręcają się do izolacji, aż do momentu, gdy zabezpieczenie przed przekręceniem dojdzie do podłoża,
• następnie wkręt zagłębia się do strefy rozporowej,
• równocześnie strefa kompresji jest ściskana i kołek rozpiera się w podłożu.
• zamocowanie będzie gotowe w momencie, gdy ogranicznik dojdzie do izolacji.

Elementy systemu:

• termoz SV II ecotwist 0-10
• termoz SV II ecotwist 10-30
• termoz SV II ecotwist 30-60
• korki do kołków termoz SV II
• osadzak do kołków termoz SV II 260 mm
• osadzak do kołków termoz SV II 400 mm

Do mocowania w materiałach budowlanych klasy A, B, C, D, E w tym:

• beton,
• cegła pełna,
• bloczki silikatowe pełne,
• pustaki z betonu lekkiego,
• pustaki ceramiczne,
• bloczki silikatowe drążone,
• beton lekki jamisty,
• beton z kruszywa lekkiego,
• gazobeton.

Cechy systemu

• wkręt zespolony minimalizuje powstawanie mostków cieplnych, a zatem nie powstają widoczne ślady na elewacji,
• w przypadku montażu z zagłębieniem stosuje się zatyczki, które umożliwiają utworzenie jednorodnej powierzchni ocieplenia. Dlatego na ociepleniu mogą być nakładane bardzo cienkie warstwy wykończeniowe tynku,
• niewielka głębokość zakotwienia w podłożu 35 mm pozwala na ograniczony czas wiercenia i niewielkie zużycie wierteł,
• przy montażu równo z powierzchnią, niewielka grubość talerzyka umożliwia jego wciśnięcie i dokładne zagłębienie do warstwy ocieplenia, dlatego mogą być nakładane bardzo cienkie warstwy wykończeniowe,
• w przypadku bardzo miękkich materiałów izolacyjnych, można zastosować dodatkowe talerzyki DT 90, DT 110 oraz DT 140,
• możliwość mocowania izolacji o grubości do 340 mm,
• jednakowa głębokość zakotwienia we wszystkich rodzajach podłoża.
zastosowanie
• montaż płyt izolacyjnych do betonu i murów,
• montaż z licowaniem do płyt styropianowych lub z wełny mineralnej,
• możliwość montażu z zagłębieniem w płytach ze styropianu lub wełny mineralnej.
funkcjonowanie
• kołek jest osadzany w otworze i następnie wkręcany,
• do montażu z zagłębieniem potrzebny jest osadzak termoz CS,
• jeśli wykonuje się montaż z licowaniem do płyt dociepleniowych, to jedynie wkręca się kołek i nie ma konieczności stosowania osadzaka termoz CS,

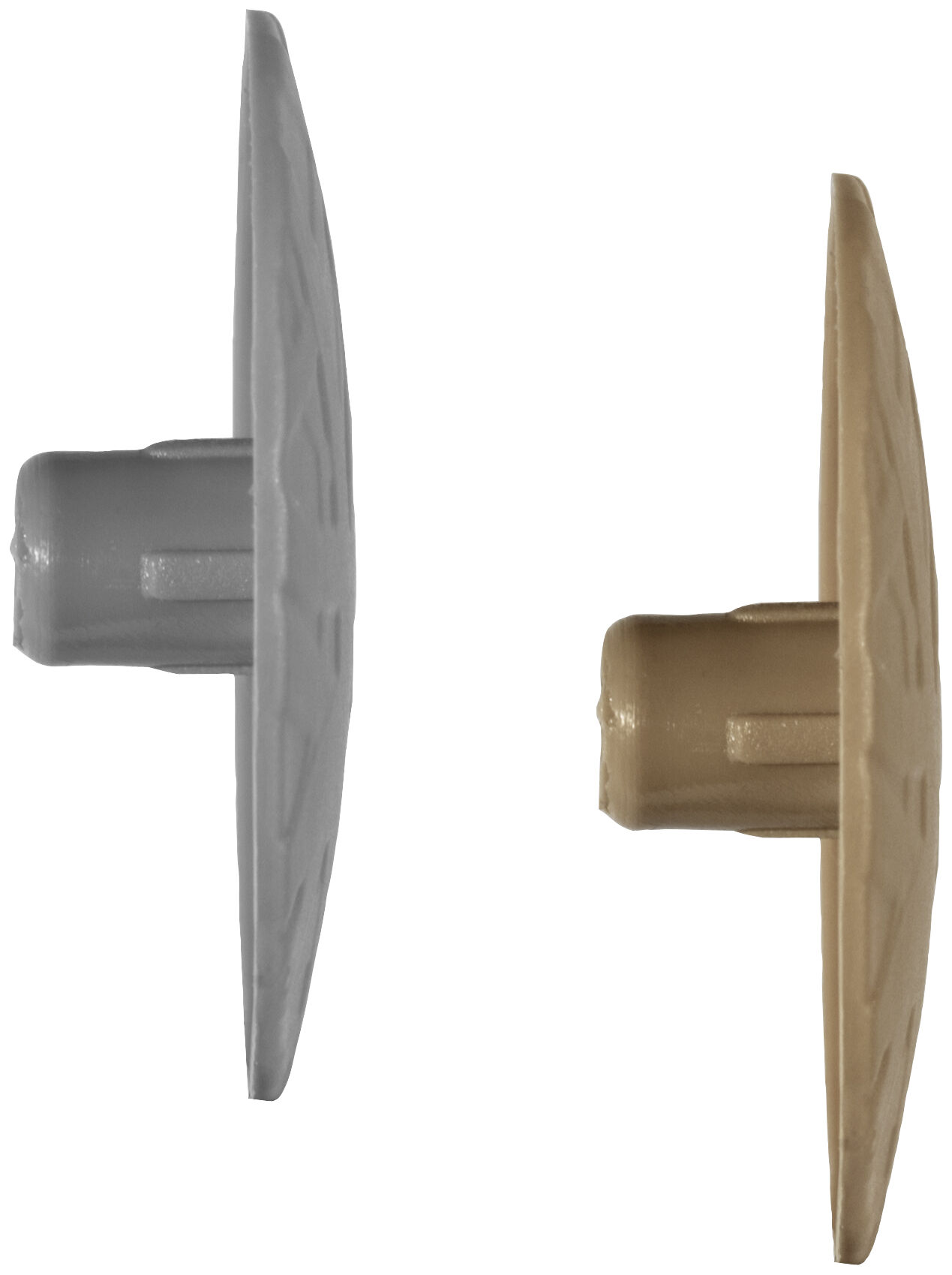

• w przypadku montażu z zagłębieniem należy zastosować dodatkową zatyczkę do zakrycia kołka,
• warstwy nienośne, jak np. klej i stary tynk zalicza się do maksymalnej długości użytkowej,
• montaż przy użyciu osadzaka przebiega sprawnie i kończy się w momencie, gdy tarczy ograniczająca dolega do płyty izolacyjnej.

Elementy systemu:

kołki stanadardowe
• wkręcany kołek termoz CS 8/110
• wkręcany kołek termoz CS 8/130
• wkręcany kołek termoz CS 8/150
• wkręcany kołek termoz CS 8/170
• wkręcany kołek termoz CS 8/190
• wkręcany kołek termoz CS 8/210
• wkręcany kołek termoz CS 8/210
• wkręcany kołek termoz CS 8/230
• wkręcany kołek termoz CS 8/250
• wkręcany kołek termoz CS 8/270
• wkręcany kołek termoz CS 8/290
• wkręcany kołek termoz CS 8/310
• wkręcany kołek termoz CS 8/330
• wkręcany kołek termoz CS 8/350
• wkręcany kołek termoz CS 8/370
• wkręcany kołek termoz CS 8/390
kołki z długą częścia rozporową
• wkręcany kołek termoz CS 8/250 R
• wkręcany kołek termoz CS 8/270 R
• wkręcany kołek termoz CS 8/290 R
• wkręcany kołek termoz CS 8/310 R
akcesoria
• Osadzak CS - uchwyt sześciokątny
• Osadzak CS - uchwyt SDS
• Bit T30 CS 26 mm
• Bit T25 CS 98,5 mm
• Bit T25 CS 178,5 mm

Do mocowania w materiałach budowlanych klasy A, B, C, D, E w tym:

• beton,
• cegła pełna,
• bloczki silikatowe pełne,
• pustaki z betonu lekkiego,
• pustaki ceramiczne,
• bloczki silikatowe drążone,
• beton lekki jamisty,
• gazobeton.

Cechy systemu

zalety / korzyści
• duża siła utrzymująca, dzięki metalowej końcówce gwoździa kompozytowego,
• niewielka głębokość zakotwienia 35 mm, pozwala na ograniczenie czasu wiercenia,
• ze względu na zastosowanie gwoździa kompozytowego, kołek nie jest mostkiem cieplnym,
• kompresja trzpienia umożliwia dokładne dociśnięcie talerzyka do warstwy ocieplenia,
• niewielka grubość talerzyka wynosząca 2,5 mm pozwala na zagłębienie go w ociepleniu, a zatem mogą być nakładane bardzo cienkie warstwy wykończeniowe,
• w przypadku bardzo miękkich materiałów izolacyjnych, można zastosować dodatkowe talerzyki DT 90, DT 110 oraz DT 140,
• możliwość mocowania izolacji o grubości do 350 mm.
zastosowanie
• montaż płyt izolacyjnych do betonu i murów,
• montaż z licowaniem do płyt styropianowych lub z wełny mineralnej.
funkcjonowanie
• kołek jest osadzany przelotowo,
• łatwe i szybkie osadzanie poprzez wbicie kompozytowego gwoździa młotkiem,
• warstwy nienośne, jak np. klej i stary tynk zalicza się do maksymalnej długości użytkowej.

Elementy systemu:

• kołek wbijany termoz CN 8/110
• kołek wbijany termoz CN 8/130
• kołek wbijany termoz CN 8/150
• kołek wbijany termoz CN 8/170
• kołek wbijany termoz CN 8/190
• kołek wbijany termoz CN 8/210
• kołek wbijany termoz CN 8/230
• kołek wbijany termoz CN 8/250
• kołek wbijany termoz CN 8/270
• kołek wbijany termoz CN 8/290
• kołek wbijany termoz CN 8/310
• kołek wbijany termoz CN 8/330
• kołek wbijany termoz CN 8/350
• kołek wbijany termoz CN 8/370
• kołek wbijany termoz CN 8/390

Do mocowania w materiałach budowlanych klasy A, B, C, D w tym:

• beton,
• bloczki betonowe,
• cegła pełna,
• bloczki silikatowe pełne,
• pustaki z betonu lekkiego,
• pustaki ceramiczne,
• bloczki silikatowe drążone,
• beton lekki jamisty.

Cechy systemu

• optymalne działanie sił utrzymujących, dzięki zastosowaniu tworzywowego gwoździa wzmocnionego włóknem szklanym,
• niewielka głębokość zakotwienia 35 mm, oszczędza się czas wiercenia,
• zastosowania gwoździa z tworzywa umożliwia osiągnięcie izolacyjności punktowej na poziomie 0,000 [W/K],
• strefa kompresji na trzpieniu umożliwia dokładne wgłębienie się talerzyka do ocieplenia,
• ze względu na grubość talerzyka, wynoszącą zaledwie 2,5 mm, może on być zagłębiany równo z powierzchnią ocieplenia. Dzięki temu można nakładać bardzo cienkie warstwy wykończeniowe,
• w przypadku bardzo miękkich materiałów izolacyjnych, można zastosować dodatkowe talerzyki DT 90, DT 110 oraz DT 140,
• możliwość mocowania izolacji o grubości do 180 mm.
zastosowanie
• montaż płyt izolacyjnych do betonu i murów,
• montaż z licowaniem do płyt styropianowych lub z wełny mineralnej.
funkcjonowanie
• kołek jest osadzany przelotowo,
• łatwe i szybkie osadzanie, wystarczy wbić gwóźdź tworzywowy przy zastosowaniu zwykłego młotka,
• warstwy nienośne, jak np. klej i stary tynk zalicza się do maksymalnej długości użytkowej.

Elementy systemu:

• kołek wbijany termoz PN 8/110
• kołek wbijany termoz PN 8/130
• kołek wbijany termoz PN 8/150
• kołek wbijany termoz PN 8/170
• kołek wbijany termoz PN 8/190
• kołek wbijany termoz PN 8/210
• kołek wbijany termoz PN 8/230

Do mocowania w materiałach budowlanych klasy A, B, C, w tym:

• beton,
• cegła pełna,
• bloczki silikatowe pełne,
• pustaki z betonu lekkiego,
• pustaki ceramiczne,
• bloczki silikatowe drążone,

   Cechy produktów:

• Stosowanie z różnymi mocowaniami w zależności od rodzaju podłoża.
• Talerzyki posiadają różnej średnicy otwory.

Elementy systemu:

• HV 36 z otworami
• HK 36 z tworzywa sztucznego

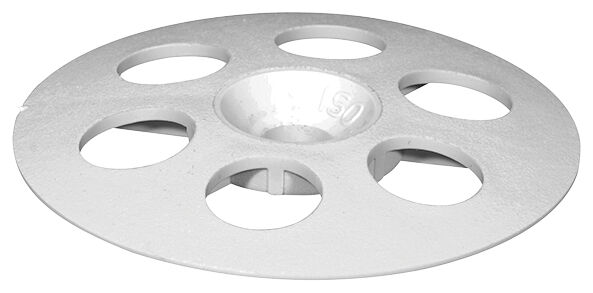

• ISO podkładka 8/60 KS

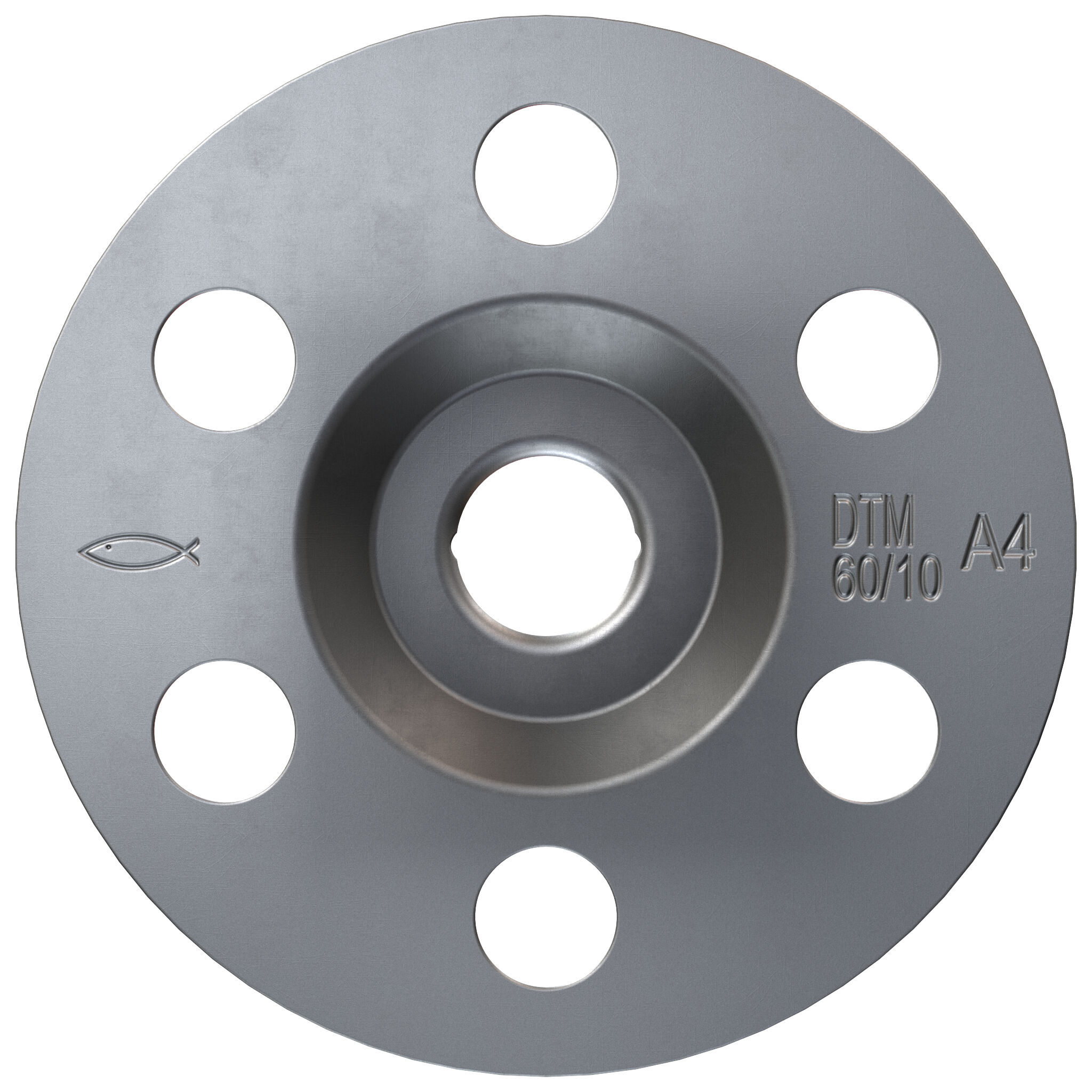

• DTM 60/10 A4
• DTM 70/10 ocynk galwaniczny

Cechy produktów:

• Talerzyki DT 90, 110 i 140 w połączeniu z mocowaniami termoz i termofix są idealnym uzupełnieniem do mocowania materiałów izolacyjnych o niskiej wytrzymałości na zgniatanie.

Elementy systemu:

• Talerzyk DT 90
• Talerzyk DT 110
• Talerzyk DT 140
